Ahogy az összehajtható okostelefonok globális szállítása folyamatosan növekszik,Fold sorozatú LCD képernyőka szórakoztatóelektronikai utópiac egyik műszakilag legigényesebb szegmensévé váltak. A hagyományos lapos képernyők szabványosított eljárásaitól eltérően a rugalmas képernyők egyedi kihívások elé állítják a fizikai szerkezetet, az elektromos jellemzőket és a hibamódokat, amelyek speciális képességeket igényelnek a tesztelés, osztályozás és felújítás során.
Az IDC adatai szerint 2025-ben a globális összecsukható okostelefon-szállítmányok meghaladták a 22 millió darabot, az összesített telepített bázis pedig meghaladta az 50 milliót. A Samsung a piac hozzávetőleg 65%-át birtokolja, így a Fold sorozat a Fold sorozatú LCD-képernyők utáni javítási igényének legnagyobb forrása. Iparági kutatások 7-9%-os képernyővel kapcsolatos meghibásodási arányt jeleznek 12 hónapon belül az összecsukható eszközökön, ami lényegesen magasabb, mint a hagyományos zászlóshajó-típusú telefonok 3-5%-os aránya. A csuklófelületű hajlékony kábeltörések, a rugalmas hordozóréteg leválása és az érintésérzékelő meghibásodása az első három hibamód közé tartozik. Az új összecsukható képernyő-összeállítások hivatalos csereköltségei általában 200-400 között mozognak, a várakozási idő pedig 5-10 munkanap. Ez a valóság felgyorsította a Fold Series LCD képernyők professzionális helyreállítási és felújítási csatornáinak kifejlődését.

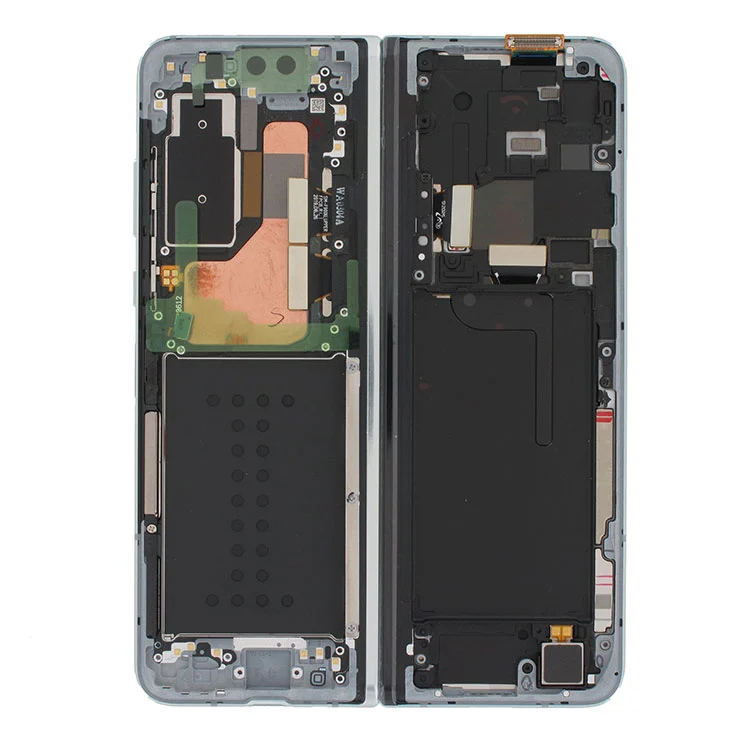

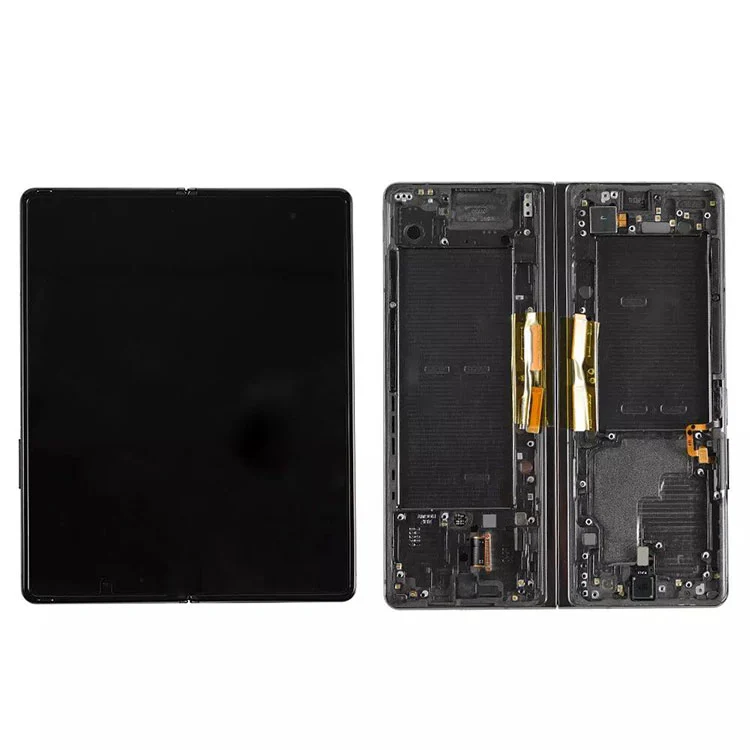

Az alábbi táblázat a jelenleg az utópiacon kapható Fold Series LCD képernyők modellazonosítóit és legfontosabb műszaki jellemzőit mutatja be:
| Termékmodell | Kompatibilis eszköz | Panel típusa | Fő kijelző mérete | Felbontás | Frissítési gyakoriság | Illesztőprogram IC |
|---|---|---|---|---|---|---|
| Hajtsa be 6 LCD | Galaxy Z Fold6 | Dinamikus AMOLED 2X | 7,6" | 2160×1856 | 120 Hz | S6SY761X |
| Hajtsa be 5 LCD | Galaxy Z Fold5 | Dinamikus AMOLED 2X | 7,6" | 2176×1812 | 120 Hz | S6SY761 |
| Hajtsa be 4 LCD | Galaxy Z Fold4 | Dinamikus AMOLED 2X | 7,6" | 2176×1812 | 120 Hz | S6SY760 |
| Hajtsa be 3 LCD | Galaxy Z Fold3 | Dinamikus AMOLED | 7,6" | 2208×1768 | 120 Hz | S6SY759 |
| Hajtsa be 2 LCD | Galaxy Z Fold2 | Dinamikus AMOLED | 7,4" | 2213×1689 | 120 Hz | S6SY758 |
| Hajtsa be az LCD-t | Galaxy Fold (1. generáció) | Dinamikus AMOLED | 7,3" | 2152×1536 | 60 Hz | S6SY757 |
Kompatibilitási megjegyzés:A csatlakozókivezetések és a rugalmas kábelek kiosztása generációnként eltérő. Nemzedékek közötti csere nem támogatott.
Mérnöki szempontból a hibákFold sorozatú LCD képernyőka véletlenszerű eloszlás helyett azonosítható fizikai mintákat kövessen.
Zsanér-terület fémnyomok fáradtság törés
A rugalmas OLED panel alatti többrétegű fémnyomok (adatvonalak, szkennelési vonalak, tápvezetékek) ciklikus hajlítási feszültséget tapasztalnak az ismételt összehajtás során. A laboratóriumi adatok azt mutatják, hogy míg a Samsung ezeket a kijelzőket 200 000 hajtogatásra értékeli, a valós használat csuklótűréssel és por behatolással mikrorepedéseket okoz egyes mintákban 80 000-100 000 ciklus után. Az elektromos tesztelés során egy vagy több függőleges vonal (világos vagy sötét) látható, amelyek szakadást vagy rövidzárlatot jeleznek. Ez a hibatípus precíziós ragasztóberendezéssel, a törési pontok 100-szoros nagyítással történő lokalizálásával és az elektromos kapcsolatok helyreállításával anizotrop vezetőképes film (ACF) segítségével, hőkompressziós kötéssel orvosolható.
Rugalmas szubsztrát leválás, ami érintésvesztéssel jár
Az összehajtható kijelzők érintésérzékelő rétege jellemzően ezüst nanoszálas vagy fémhálós anyagokat használ, amelyek rugalmas poliimid hordozóra vannak bevonva. A hosszan tartó hajtogatás helyi elválást okozhat a hordozó és a fedőüveg optikai ragasztórétege között, ami az érintésjel megszakadását eredményezheti. A tipikus tünet egy 2-3 cm széles sáv a kijelző közepén, érintés nélkül. Ez megköveteli a tisztatéri környezet tisztítását és újralaminálását, nagy áteresztőképességű optikai ragasztóval, vákuumkötő berendezéssel. A javító létesítmények kevesebb mint 12-15%-a képes következetesen megoldani ezt a problémát.
Meghajtó IC vagy Flex kábel teljes hiba
Egyes Fold Series LCD képernyők fizikailag sértetlennek tűnnek, de nem mutatnak kijelzést. A hibaleválasztási tesztelés általában vagy egy meghibásodott illesztőprogram IC-t vagy egy elszakadt hosszú hajlékony kábelt azonosít a csuklópánt területén, ami a jelút mechanikai gyenge pontja. A hibás szegmens diagnosztikai kártyákkal történő megtalálása után a rugalmas kábel kicserélhető vagy a meghajtó IC újragömbölyödhet. Ennek a javítási típusnak a legalacsonyabb költsége a három fő hibakategória közül, a sikerarány meghaladja a 85%-ot.
Ötszintű minősítési szabvány
A professzionális helyreállítási műveletek kifinomult osztályozási rendszert hoztak létre a Fold Series LCD képernyők feldolgozásához:
| Fokozat | Meghatározás | Elektromos vizsgálati szabvány | Diszpozíciós út |
|---|---|---|---|
| A | Teljesen működő jó egység | Érintéseltérés <1,5 mm a teljes területen, a fényerő egyenletessége >85%, nincs kijelző hiba | Közvetlen recirkuláció |
| B | Kisebb esztétikai hiba | Teljes funkcionalitás, kisebb polarizációs karcok vagy keretkopás megengedett | Tisztított, leminősített forgalom |
| C | Javítható működési hiba | Flex törés, IC meghibásodás vagy illesztőkártya anomáliája, de a panel és az érintőréteg sértetlen | Lépjen be a ragasztási/relaminálási folyamatba |
| D | Nem javítható működési hiba | Panelfolyadék szivárgás, OLED beégés vagy hordozó fizikai törés | Szerelje szét az alkatrész szintű alkatrészekhez |
| E | Complete报废 | Több rétegen átívelő szerkezetkárosodás | Anyagvisszanyerés |

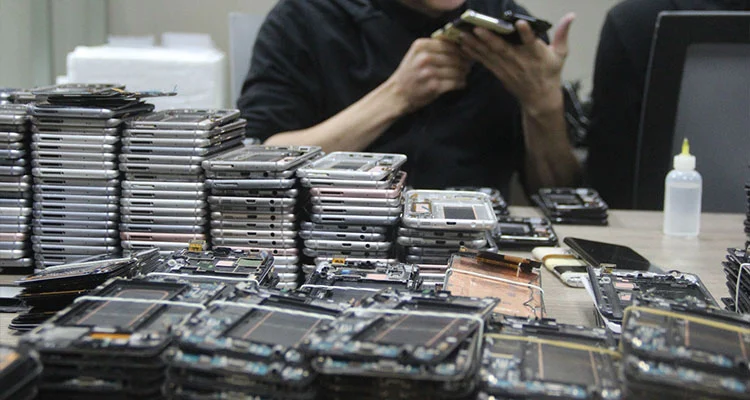

A tényleges helyreállítási futtatásokból származó iparági adatok azt mutatják, hogy az összegyűjtött Fold Series LCD-képernyők között az A és B fokozat együttesen 18-22%-ot tesz ki, a C fokozat 35-40%-ot tesz ki, a fennmaradó részt pedig a D és E fokozatok teszik ki. A meghibásodott képernyők több mint fele rendelkezik újrahasználati vagy alkatrész-visszanyerési értékkel, ami lényegesen magasabb, mint a hagyományos lapos LCD-k körülbelül 30%-os újrahasználati aránya.
A Fold sorozatú LCD-képernyők pontos osztályozása speciális vizsgálóberendezés-mátrixot igényel:
| Teszt kategória | Felszerelés | Legfontosabb specifikációk | Tesztelemek |
|---|---|---|---|
| Elektromos | Kijelző tesztelő | MIPI protokoll támogatás, 3.3V-5.5V állítható | Szürkeárnyalatos, egyszínű, színátmenetes minták |
| Elektromos | Érintse meg a Teszttábla | 126 pontos mátrix pásztázás, ±0,5 mm pontosság | Holtzóna érzékelés, drift mérés |
| Elektromos | Öregedő állvány | 72 óra, 25°C-45°C ciklus | Látens hibaszűrés |
| Optikai | Fényáteresztő táblázat | 5000-8000 Lux állítható | Folyadékszivárgás, zúzódási sérülés, polarizáló buborékok |
| Optikai | Gyűrődési mélységmérő | Lézeres eltolásérzékelő, ±0,01 mm pontossággal | Fizikai ráncmélység mérés |
| Vizuális | Mikroszkóp | 100-200x nagyítás | Arany ujj oxidáció, mikro-repedések |
| Megbízhatóság | Hőmérséklet/páratartalom kamra | 60°C/90% relatív páratartalom | Javítás utáni stabilitásellenőrzés |
| Megbízhatóság | Hajtogatás teszter | 15-20 ciklus/perc, programozható szög | Hajlítási élettartam mintavétel |
A Samsung Fold sorozat helyreállított képernyőinek elemzése a meghibásodási módok különböző generációk közötti megoszlását tárja fel:
| Képernyő modell | Flex törés | Érintse meg a Delamináció lehetőséget | IC/Flex kábel | Más | Teljes javíthatósági arány |
|---|---|---|---|---|---|
| Hajtsa be 6 LCD | 41% | 18% | 24% | 17% | 67% |
| Hajtsa be 5 LCD | 44% | 16% | 22% | 18% | 68% |
| Hajtsa be 4 LCD | 46% | 15% | 21% | 18% | 68% |
| Hajtsa be 3 LCD | 52% | 12% | 19% | 17% | 71% |
| Hajtsa be 2 LCD | 48% | 14% | 20% | 18% | 69% |
| Hajtsa be az LCD-t | 38% | 10% | 35% | 17% | 72% |
Az újabb generációs Fold 6 és Fold 5 enyhén javított hajlékony kábelkialakítást mutat, alacsonyabb törési rátával a Fold 3-hoz képest. Az első generációs fold kijelzők magasabb illesztőprogram-IC meghibásodási arányt mutatnak, de általában könnyebben javíthatók, ami a legmagasabb általános javíthatóságot eredményezi az összes generáció között.
Az alábbiakban a Fold Series LCD-képernyők referenciaár-tartományai találhatók a B2B terjesztési osztályonként (USD per egység, 2026. I. negyedéves piaci adatok):
| Képernyő modell | A fokozat | B fokozat | C fokozat (javítva) | D fokozat (alkatrészek) |
|---|---|---|---|---|
| Hajtsa be 6 LCD | 165-190 dollár | 140-160 dollár | 85-105 dollár | 35-45 dollár |
| Hajtsa be 5 LCD | 110-130 dollár | 90-110 dollár | 55-70 dollár | 25-35 dollár |
| Hajtsa be 4 LCD | 80-95 dollár | 65-80 dollár | 40-50 dollár | 18-25 dollár |
| Hajtsa be 3 LCD | 55-65 dollár | 45-55 dollár | 30-38 dollár | 12-18 dollár |
| Hajtsa be 2 LCD | 35-45 dollár | 28-35 dollár | 18-25 dollár | 8-12 dollár |
| Hajtsa be az LCD-t | 25-32 dollár | 18-25 dollár | 12-18 dollár | 5-8 dollár |
Árakkal kapcsolatos megjegyzések:Az A fokozatú egységek a prémium minőséget igénylő javítási csatornákhoz illeszkednek. A C fokozatú javított egységek (utólagos ragasztás vagy polarizátorcsere) teljes funkcionalitást kínálnak az árérzékeny vásárlók számára. A D fokozatú alkatrészek rugalmas kábeleket, meghajtó IC-ket és polarizátorokat biztosítanak az alkatrész szintű javításokhoz.
Mind a hatnakFold sorozatú LCD képernyők(Hajtás 6 / Hajtogatás 5 / Hajtogatás 4 / Hajtogatás 3 / Hajtogatás 2 / Hajtogatás LCD), teljes minőségű stabil készlet áll rendelkezésre, beleértve:
Minden szállítmányon átesik a kijelző tesztelése, a teljes terület érintéses szkennelése és a vizuális osztályozás a tesztjelentésekkel.
